Model M
6KW - 18KW, "Повітря-вода", Monoblock,
R290, Wi-Fi, A+++
Нове надходження! Теплові насоси на зеленому хладогені R290, опалення, охолодження + система ГВП.
Наші теплові насоси серії M – це сучасні пристрої, які забезпечують ефективне та екологічне опалення або охолодження приміщень. Вони ідеально підходять для великих приміщень або будівель, забезпечуючи комфортні теплові умови. Вони сконструйовані на основі останіх передових технологій, що забезпечують високу енергоефективність та мінімальне енергоспоживання. Завдяки цьому можна значно заощадити порівняно з традиційними системами опалення.
Потужний і компактний
- Серія має 7 моделей потужністю: 6, 8, 12 або 18 кВт
- Інверторний компресор Hitachi та теплообмінник від Danfoss
- Тепловий коефіцієнт (COP) 5.59 KW (COP)
- Клас енергоефективності A+++
- Попередньо заправлені на заводі холодоагентом R290
- Тиха робота 43 dB
- Швидкий монтаж
- Сертифікати: CE, SG Ready, Rohs, ErP Ready, TÜV SÜD
- 5 років гарантії на компресор
Технічні характеристики
Ключові особливості

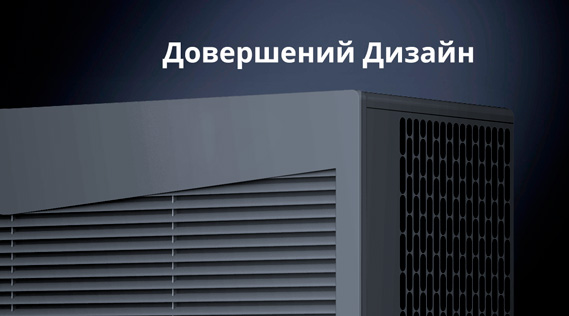

Ідеальне поєднання форми та функціональності
Наші теплові насоси — це більше, ніж просто обладнання, вони є елегантним доповненням до архітектури вашого будинку. Поєднання інноваційних технологій і елегантного дизайну дозволяє нашим моноблокам гармонійно вписуватися в будь-який екстер’єр, підкреслюючи індивідуальність вашого будинку.
Повністю інверторний компресор та двигун вентилятора
Компресор з регульованою швидкістю та інверторним приводом на 2-х парамагнітах (безщітковий). Малошумний, високоефективний ротаційний компресор Hitachi – серце системи.
Управління двома контурами опалення
Керування двома контурами опалення через дисплей (радіатори та підлога з підігрівом)
Високоякісні компоненти
Наші теплові насоси оснащені високоякісними компонентами відомих брендів, таких як Hitachi, Grundfos, Danfoss...
Управління по Wi-Fi та ModBus
Повний контроль та налаштування обладнання за допомогою програми для телефону. Ви можете легко керувати кліматом в будинку з будь-якої точки світу.

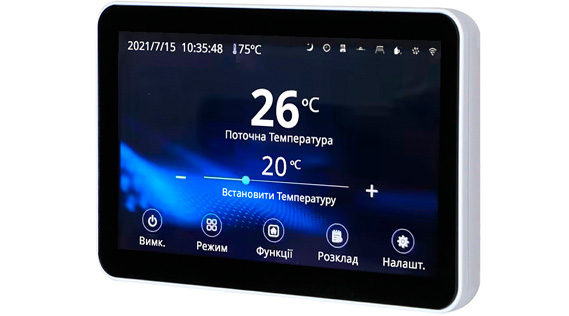

Кольоровий сенсорний екран
Охоплення всіх аспектів управління тепловим насосом і системою на сенсорному екрані 5". Його можна встановити у будь-якому місці Вашого будинку. Поточні значення, налаштування, статистика та планування - це все доступно за допомогою одного дотику.
-
Високоефективний водяний насос з регульованою швидкістю Повністю інтегрований високоефективний насос зі змінною швидкістю для опалювального контуру модулює потік відповідно до вимог опалення та подолання гідравлічного опору, зберігаючи максимальну ефективність.
-
Екологічно чистий холодоагент R290 Природний холодоагент пропан R290 є органічною сполукою і є вуглеводнем. Він має більш високу теплопровідність у порівнянні з іншими холодоагентами, а це означає, що він може траспортувати тепло/холод в оселю з максимальною ефективністю і на це зднадобиться значно менше електроенергії.
-
Температура води на виході до +75℃ Постачання гарячої води до 75ºC для побутових потреб без необхідності використання додаткових джерел підігріву.
-
Стабільна робота навіть при температурі -25 ℃ Ефективно відбирає та транспортує тепло з вулиці навіть за дуже низьких температур зовнішнього повітря -25°C
-
Каскадне підключення до 8 пристроїв Програмне забезпечення дозволяє підключати теплові насоси в каскад до восьми однотипних пристроїв. Така конструкція забезпечує повну гнучкість у створенні системи з бажаною потужністю.
Технічні характеристики
 |
|
|
 |
||||||
| Модель | M06-R290-1P | M08-R290-1P | M08-R290-3P | M12-R290-1P | M12-R290-3P | M18-R290-1P PRO | M18-R290-3P PRO | ||
|---|---|---|---|---|---|---|---|---|---|
| Power supply | V/Ph/Hz | 220-240/1/50 | 220-240/1/50 | 380-415/3/50 | 220-240/1/50 | 380-415/3/50 | 220-240/1/50 | 380-415/3/50 | |
| Nominal Heating (Max) (A7∕6℃,W30∕35℃) | Heating capacity | kW | 2.92 - 9.10 | 4.10 - 12.10 | 4.10 - 12.10 | 4.30 - 15.20 | 4.30 - 15.20 | 7.24 - 21.90 | 7.24 - 21.90 |
| Power input | kW | 0.61 - 2.11 | 0.79 - 2.85 | 0.79 - 2.85 | 0.87 - 3.73 | 0.87 - 3.73 | 1.50 - 5.88 | 1.50 - 5.88 | |
| Current input | A | 2.80 - 9.25 | 3.45 - 13.04 | 1.62 - 4.57 | 4.02 - 16.38 | 1.78 - 6.04 | 6.86 - 30.25 | 2.82 - 9.16 | |
| COP | W∕W | 4.31 - 5.66 | 4.24 - 5.57 | 4.24 - 5.57 | 4.07 - 5.57 | 4.07 - 5.57 | 3.82 - 5.59 | 3.82 - 5.59 | |
| Nominal Heating (Max) (A7∕6℃,W47∕55℃) | Heating capacity | kW | 2.99 - 8.16 | 4.05 - 12.15 | 4.05 - 12.15 | 4.25 - 14.55 | 4.25 - 14.55 | 6.36 - 19.45 | 6.36 - 19.45 |
| Power input | kW | 1.03 - 2.92 | 1.38 - 4.06 | 1.38 - 4.06 | 1.45 - 4.28 | 1.45 - 4.28 | 2.15 - 6.85 | 2.15 - 6.85 | |
| Current input | A | 4.57 - 12.79 | 5.73 - 17.70 | 2.70 - 6.43 | 6.71 - 18.80 | 2.84 - 6.78 | 9.84 - 30.12 | 3.71 - 10.60 | |
| COP | W∕W | 2.79 - 3.46 | 2.99 - 3.45 | 2.99 - 3.45 | 2.83 - 3.45 | 2.83 - 3.45 | 2.84 - 3.57 | 2.84 - 3.57 | |
| Nominal Cooling (Max) (A35∕24℃,W12∕7℃) | Cooling capacity | kW | 1.38 - 5.70 | 3.65 - 8.59 | 3.65 - 8.59 | 3.65 - 11.04 | 3.65 - 11.04 | 4.55 - 17.20 | 4.55 - 17.20 |
| Power input | kW | 0.67 - 2.44 | 1.12 - 3.31 | 1.12 - 3.31 | 1.12 - 3.97 | 1.12 - 3.97 | 1.85 - 7.31 | 1.85 - 7.31 | |
| Current input | A | 3.06 - 10.27 | 5.18 - 14.47 | 1.97 - 5.25 | 5.18 - 17.44 | 1.97 - 6.30 | 8.47 - 32.1 | 2.99 - 11.26 | |
| ERP level (outlet water temp. at 35℃) | / | A+ + + | A+ + + | A+ + + | A+ + + | A+ + + | A+ + + | A+ + + | |
| Max. input power | kW | 3.5 | 5.40 | 5.85 | 5.40 | 5.85 | 7.5 | 10.5 | |
| Max. input current | A | 15.0 | 25.0 | 10.0 | 25.0 | 10.0 | 35.0 | 17.0 | |
| Refrigerant Type / Charge / GWP | ... / kg | R290∕0.55/3 | R290/1.05/3 | R290/1.05/3 | R290/1.05/3 | R290/1.05/3 | R290∕1.4/3 | R290∕1.4/3 | |
| Rated water flow | m3∕h | 1.00 | 1.4 | 1.4 | 2.06 | 2.06 | 3.1 | 3.1 | |
| Fan quantity | / | 1 | 1 | 1 | 1 | 1 | 2 | 2 | |
| Fan motor type | / | DC inverter | |||||||
| Compressor | / | DC inverter | |||||||
| Circulating pump | / | Inverter type/ Built-in | |||||||
| IP class | / | IPX4 | |||||||
| Sound pressure at 1m distance | dB(A) | 46 | 43 | 43 | 53 | 54 | 56 | 56 | |
| Max outlet water temperature | ℃ | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| Water piping connections | / | G1 | G1 | G1 | G1 | G1 | G1 -1/4 | G1 -1/4 | |
| Water Pressure drop | kPa | 20 | 20 | 20 | 20 | 20 | 55 | 55 | |
| Operating temperature range (heating mode) | ℃ | -25 - 45 | |||||||
| Operating temperature range (cooling mode) | ℃ | 16 - 45 | |||||||
| Unpacked dimensions (L*D*H) | mm | 1187*418*805 | 1287*448*904 | 1287*448*904 | 1287*448*904 | 1287*448*904 | 1187*488*1456 | 1187*488*1456 | |
| Packed dimensions (L*D*H) | mm | 1217*463*920 | 1317*493*1020 | 1317*493*1020 | 1317*493*1020 | 1317*493*1020 | 1217*538*1570 | 1217*538*1570 | |
| UnPacked weight | kg | 110 | 134 | 134 | 134 | 134 | 195 | 195 | |
| Packed weight | kg | 122 | 146 | 146 | 146 | 146 | 208 | 208 | |

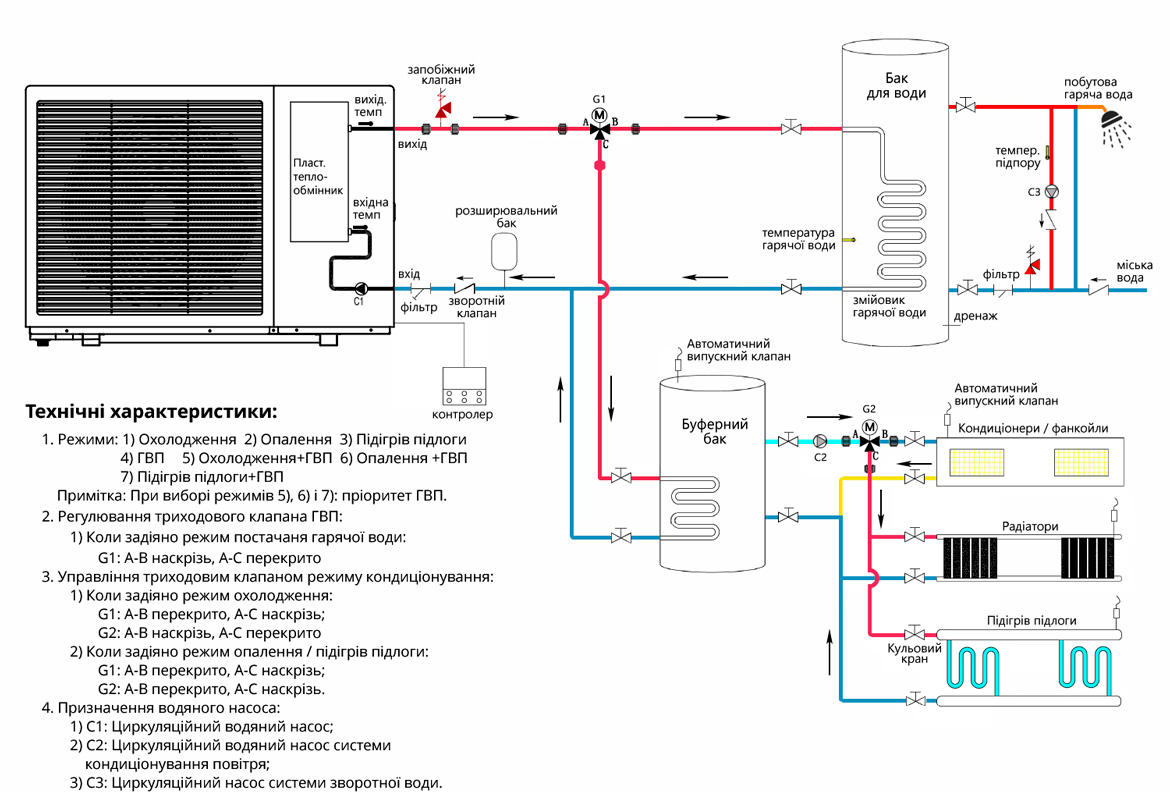

Схема підключення
Графіки продуктивності
Теплова потужність
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Вхідна потужність при нагріванні
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Тепловий коефіцієнт (COP)
| COP (W/W) |
|
| Навколишня температура (℃) | |
Потужність охолодження
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Вхідна потужність при охолодженні
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Коефіцієнт енергосп-ня при охолодженні (EER)
| EER (W/W) |
|
| Навколишня температура (℃) | |
Теплова потужність
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Вхідна потужність при нагріванні
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Тепловий коефіцієнт (COP)
| COP (W/W) |
|
| Навколишня температура (℃) | |
Потужність охолодження
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Вхідна потужність при охолодженні
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Коефіцієнт енергосп-ня при охолодженні (EER)
| EER (W/W) |
|
| Навколишня температура (℃) | |
Теплова потужність
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Вхідна потужність при нагріванні
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Тепловий коефіцієнт (COP)
| COP (W/W) |
|
| Навколишня температура (℃) | |
Потужність охолодження
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Вхідна потужність при охолодженні
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Коефіцієнт енергосп-ня при охолодженні (EER)
| EER (W/W) |
|
| Навколишня температура (℃) | |
Теплова потужність
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Вхідна потужність при нагріванні
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Тепловий коефіцієнт (COP)
| COP (W/W) |
|
| Навколишня температура (℃) | |
Потужність охолодження
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Вхідна потужність при охолодженні
| Потужність (кВт) |
|
| Навколишня температура (℃) | |
Коефіцієнт енергосп-ня при охолодженні (EER)
| EER (W/W) |
|
| Навколишня температура (℃) | |
